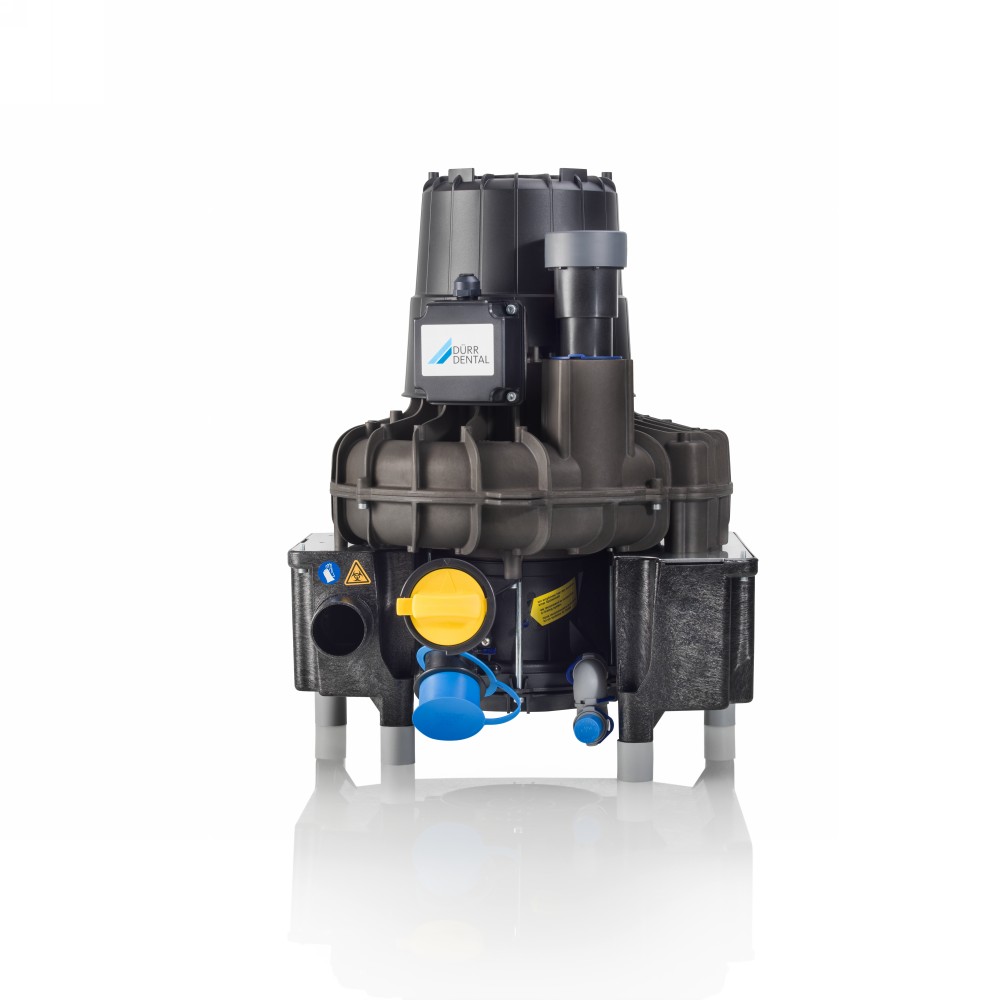

VS 900 S Sacia a separačná jednotka

Značka DÜRR je synonymom pre výrobky špičkovej kvality s nálepkou „Made in Germany“. Je lídrom už niekoľko desaťročí v oblasti stlačeného vzduchu, odsávania, zobrazovacích zariadení a hygienických prípravkov.

Prečo kvalitné odsávanie

Odsávacie systémy musia počas ošetrenia pacienta odolávať náročným podmienkam. Napriek neustálemu prísunu nadbytočnej vody, slín, krvi, dentínu ako aj najrôznejších výplňových materiálov (od živice, cez keramiku až po náhradné zliatiny) musia stále bežať na plný výkon. Bez odsávania by sa v ambulancii vytvoril aerosolový mrak vznikajúci ako dôsledok silného spreja dnešných moderných rýchlobežných násadcov. Tento mrak obsahuje obrovské množstvo choroboplodných zárodkov, baktérií, a vírusov, ktoré predstavujú veľké riziko infekcie. Toto riziko infekcie sa však veľmi efektívne znižuje použitím kvalitného odsávania so silou približne 300 litrov / min. Táto odsávacia sila je vytváraná odsávacou jednotkou - srdcom odsávacieho systému. Odsávacie jednotky Dürr Dental prinášajú špičkový výkon. Vďaka svojmu robustnému dizajnu majú veľmi dlhú životnosť pri zníženej údržbe. Investícia do odsávania Dürr sa skutočne oplatí nielen pre uľahčenie každodennej práce ale aj pre znížené prevádzkové náklady a náklady na údržbu.

Odsávacie systémy DURR VS

Bez ohľadu na to či má Vaša prax jedno alebo viac ambulancií, Dürr Dental má pre Vás riešenie, ktoré potrebujete. Výkon odsávacieho systému je založený na čísle 300 a jeho násobkoch, čo predstavuje silu odsávania 300 litrov / min. pri veľkej odsávačke. Napríklad odsávanie VS 600 má teda výkon pre 2 súpravy pracujúce súčasne.

VS znamená kombináciu tvorby vákua (V) a separáciu voda/vzduch (S). VS systémy sa označujú ako mokré odsávanie pretože celé odsávanie a separácia je zlúčená do jednej jednotky s jedným hnacím hriadeľom. Toto umožňuje výrazné úspory. Napríklad nie sú potrebné separátory zabudované v stomatologickej súprave. Centrálna inštalácia v zubnej praxi s viacerými stomatologickými ambulanciami kladie veľké nároky na čistenie a hygienu rozvodných trubiek. Ako riešenie tohto problému Durr Dental vyvinul „čistiacu vlnu“ čo je urýchľovač prietoku. Odpadová voda sa pozbiera z pľuvadla a následne je nasávaná v jednotlivých spláchnutiach centrálnym systémom. Výsledkom je, že sa zabráni riziku usádzania, nežiadúcemu zápachu a udržuje sa hygiena.

Niektoré výhody:

• ochrana pre koróziou vďaka galvanickej úprave krytov a pohyblivých častí ź veľmi kvalitné, robustné pohonné jednotky

• spoľahlivá trvalá prevádzka, hladký chod bez vibrácií

• jednotka kumuluje funkcie separácie voda/vzduch a tvorby vákua, čo robí systém veľmi rentabilný a spoľahlivý s nízkymi nárokmi na priestor

• vysoká tolerancia peny vďaka inovatívnemu dvojkrokovému systému separácie

• vysoký sací výkon už po pár sekundách

• nezávislé odstraňovanie zvyškov prostredníctvom použitia urýchľovača prietoku

Hygiena a údržba odsávania:

Viac ako polovica odsávaní má problém s výkonom kvôli usadeninám a blokáciám. Durr Dental má vlastné riešenie - prípravky Orotol Plus pre dennú dezinfekciu a MD 555 pre týždenné čistenie odsávacieho systému. Odsávanie sa pri používaní týchto prípravkov nezanáša a udržiava sa čisté a bez usadenín.

Odsávacie jednotky VS sa používaju v mokrých odsávacích systémoch. Odsávacie jednotky sa môžu inštalovať na rovnakej úrovni s ošetrovacími jednotkami alebo na poschodí pod nimi. Požadovaný prietok vzduchu a podtlak sa vytvára pomocou rýchlo rotujúceho lopatkového kolesa. Lopatkové koleso, separačnú turbínu a kalové čerpadlo poháňa motor.
Ventil sekundárneho vzduchu na kryte turbíny chráni odsávacie stroje pred prehriatím a zabezpečuje rovnomerný sací výkon. Pri podtlaku zodpovedajúcom príslušnému zariadeniu sa cez odsávaciu kanylu odsaje množstvo cca. 300 l vzduchu/min.
Nasatá zmes kvapaliny, pevných látok a vzduchu sa cez vstupné hrdlo dostane do nasávacej jednotky. V ochrannom sitku sa zachytia veľké častice pevných látok. V separácii sa nasaté kvapaliny a pevné látky oddeľujú prostredníctvom dvojstupňového separačného systému od nasávaného vzduchu. Tento separačný systém zahŕňa cyklónový odlučovač a separačnú turbínu. Odsávanie prebieha nepretržite. Nasatá zmes prúdi do cyklónového odlučovača a pritom sa uvádza do špirálového pohybu. V tomto prvom kroku vymrští vzniknutá odstredivá sila kvapalné a zvyšné pevné častice k vonkajším stenám odlučovacej komory cyklónového odlučovača. Pritom najskôr dochádza iba k hrubému odlúčeniu kvapaliny. V následnom druhom stupni zabezpečuje separačná turbína jemné odlučovanie, pri ktorom sa odlučuje zvyšná kvapalina, ktorá sem bola privedená prúdom vzduchu. Kalové čerpadlo dopravuje kvapalinu odstredenú v centrifúge spolu s obsiahnutými jemnými pevnými časticami cez odtokovú prípojku do centrálnej kanalizačnej siete. V odtokovej prípojke sa nachádza membránový ventil, ktorý zabraňuje spätnému nasatiu kvapaliny z odtoku.
Pokiaľ je to možné, treba odpadový vzduch odvádzať cez strechu do vonkajšieho priestoru. Odporúča sa namontovať do vedenia odpadového vzduchu antibakteriálny filter. Okrem toho je možné namontovať do vedenia odpadového vzduchu zvukový tlmič za účelom redukcie hluku vznikajúceho počas prevádzky zariadenia a prúdenia vzduchu v systéme

Charakteristika

• Elektrické napájanie 230 V / 50 Hz
• Prietokové množstvo pri voľnom priechode: max. 2300 l/min
• Nastavenie ventilu prídavného vzduchu: -170 mbar/hPa
• Prietok kvapaliny: max. 16 l/min
• Nasávacia výška: max. 80 cm
• Počet ošetrovacích miest 3
• Doba zapnutia: 100 %
• Rozmery: (V x Š x H) 52 x 41 x 43 cm
• Hmotnosť: cca. 29 kg
• Hladina akustického tlaku: bez krytu cca. 65 dB(A), s krytom cca. 61 dB(A)
